矿用电机车的构成你知道吗？

矿用电机车的构成你知道吗？

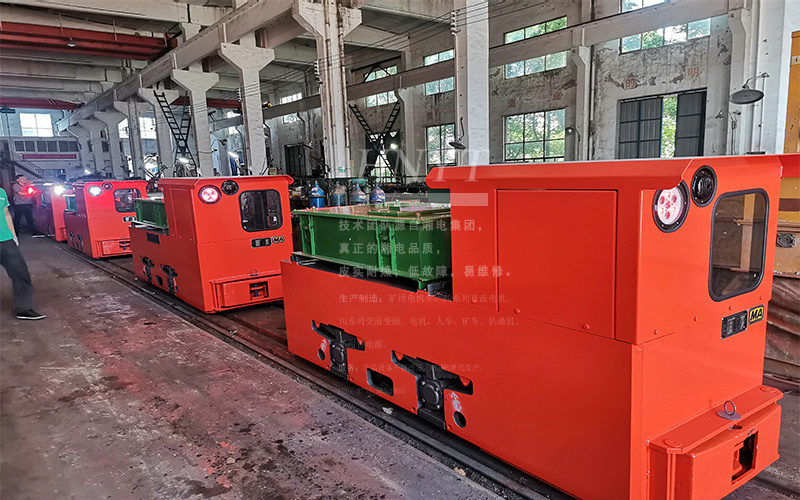

       矿用湘潭电机车主要用于井下运输大巷和地面的长距离运输。它相当于铁路运输中的电气机车头，牵引着由矿车或人车组成的列车在轨道上行走，完成对煤炭、矸石、材料、设备、人员的运送的电机车称为矿用电机车。

       湘潭矿用电机车由由机械部分和电气部分组成。机械部分包括：车架、轮对、轴承箱、弹簧托架、制动装置、撒砂装置、连接缓冲装置等。电气部分包括：直流串激电动机、控制器、电阻箱、受电弓、空气自动开关（架线式电机车）或隔爆插销、蓄电池（蓄电池电机车）。车架是机车的主体，是由厚钢板焊接而成的框架结构。除了轮对和轴承箱，机车上的机械和电气装置都安装在车架上。车架用弹簧托架支承在轴承箱上。运行中因常受到冲击、碰撞，而产生变形，所以应加大钢板厚度或采取相应的增加车架刚度的措施。
     轮对由两个车轮压装在一根轴上而成。车轮有两种，一种是轮箍和轮芯热压装在一起的结构；另一种是整体车轮。前者的优点是轮箍磨损到程度时，只更换轮箍不用整个车轮报废。驱动轮对有传动齿轮，电动机经齿轮减速后带动轮对旋转。
     轴箱是轴承箱的简称，与轮对两端的轴颈配合安装，轴箱两侧的滑槽与车架上的导轨相配，上面有安放弹簧托架的座孔。车架靠弹簧托架支承在轴箱上，轴箱是车架与轮对的连接点。轨道不平时，轮对与车架的相对运动发生在轴箱的滑槽与车架的导轨之间，并依靠弹簧托架起缓冲作用。
     弹簧托架是一个组件，由弹簧、连杆、均衡梁组成。每个轴箱上座装一付板簧，板簧用连杆与车架相连。均衡梁在轨道不平或局部有凹陷时，起均衡各车轮上负荷的作用。电机车的齿轮传动装置有两种型式：一种是单级开式齿轮传动，另一种是两级闭式齿轮减速箱，开式传动方式传动效率低，传动比较小，而闭式齿轮箱传动效率较高，齿轮使用寿命较长。电机车的制动装置分为：一机械制动， 利用制动闸或制动器进行制动。矿用电机车的制动闸多是闸瓦式，用杠杆使闸瓦紧压车轮踏面，借助闸瓦与车轮的摩擦力形成制动力矩。操作方式有手动、气动和液动三种。手动操作的制动装置。二 、电气制动两种。电气制动是牵引电动机的能耗制动，不需要专门设置，只须用控制器改变电气线路即可。

      机车上的撒砂装置，是用来向车轮前沿轨面上撒砂，以加大车轮与轨面间的摩擦系数。砂箱内装的砂子应是粒度不大于1mm的干砂。缓冲器设在车架的两端，用以承受冲撞。采用弹簧缓冲器能减轻冲击。连接器用来连接被牵引的列车。为了能连接不同牵引高度的矿车，机车上的连接器做成多层接口。目前矿用电机车的连接器还多是手动摘挂，已有改用自动连接器的机车在使用。
