CJY7/6GB电机车,矿用7吨架线式电机车

时间: 2020-01-16 09:41:03来源: 湖南宇翔牵引电气设备有限公司

CJY7/6GB电机车,矿用7吨架线式电机车

产品详细介绍

一、产品型号、含义及载货力介绍(CJY7/6GB电机车,矿用7吨架线式电机车

CJY7/6,7,9GB(P

CJY: 工矿用架线式电机车

7:表示电机车重量为7

6,7,9:表示轨距分为600,762,900三种

GB(P): G表示电阻调速,GB表示斩波调速,GP表示变频调速

7吨架线式电机车正常的牵引力约为60吨左右在3‰的坡度上(需减去机车的自重)



二、架线电机车简介

架线式电机车主要用于矿山或隧道的有轨,主要牵引矿车、平板车或者人车等进行矿石人力或者物资的运输。

这款7吨架线式电机车一般适用于小型矿山做辅助运输工具或主牵引运输工具使用,适用于运行距离长的有轨巷道。

三、架线式电机车询价需知

1、轨距选择:标准轨距一般为600,762和900三种,不同轨距可根据要求定制。

2、调速方式:电阻,斩波,变频及遥控四种可选。

3、制动方式选择:机械制动或空气制动。

机械制动主要利用手轮控制闸瓦与车轮之间的摩擦,通过闸瓦和车轮的摩擦进行制动。但仅限于低速、小吨位以及对制动效果要求不高的场合。会经常出现闸瓦磨损,应急力差,刹车距离长的问题。

空气制动利用气压力带起手力,通过空气压缩机压缩到气泵,然后再通过气泵带动刹车制动,刹车距离7-8米。具有反应速度快、制动力大和操作方便等优点,适合高速、大吨位和制动效果要求比较高的场合。

4、如不知道如何选型,可提供运输距离,弯道数量,载货重量,一个班的工作时间,工作高度等具体工况环境以便于我们帮助您选择朂合适的架线式电机车。

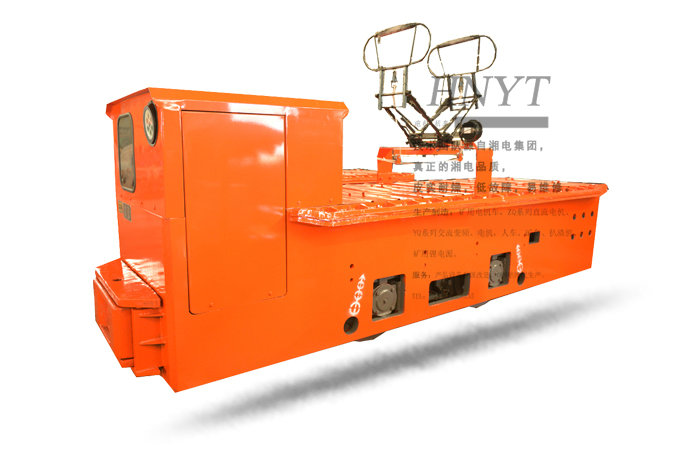

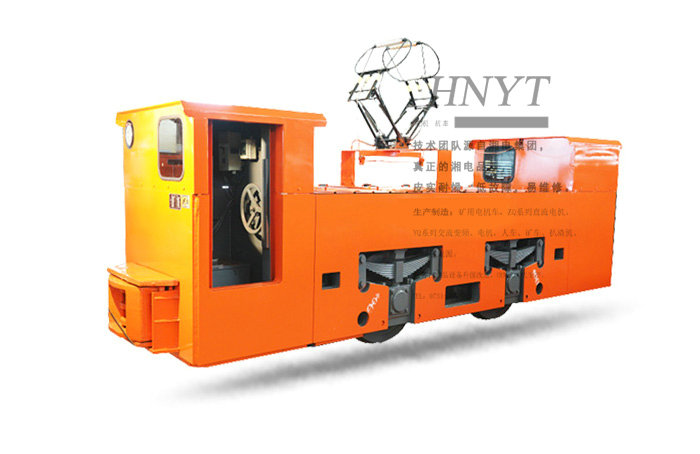

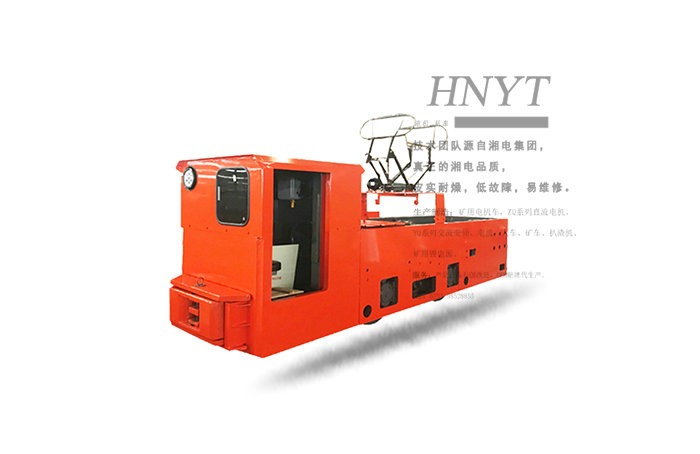

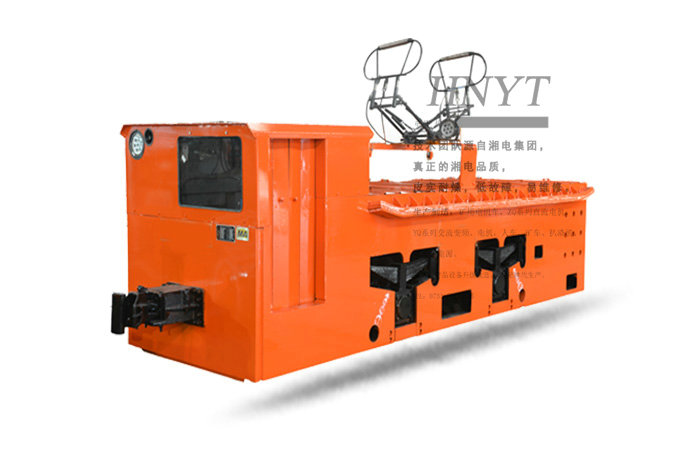

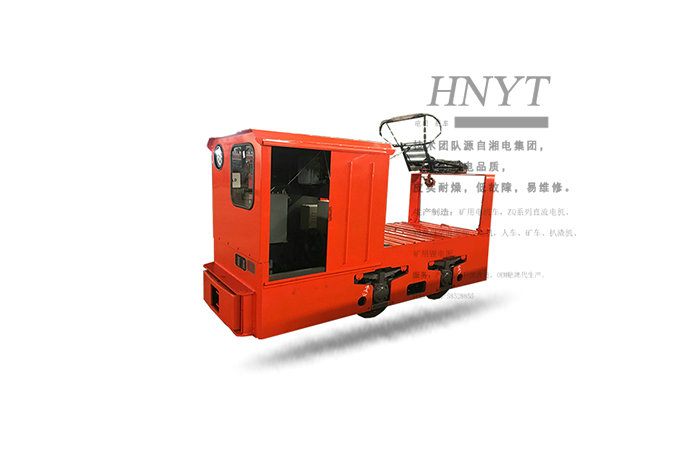

四、架线式工矿电机车图片



五、产品的主要技术参数及主要功能配置


型号 CJY7/6、7、9G(B)(P)
粘重 7t
轨距 600、762或900mm
牵引力 13.05kN 15.09kN
更大牵引力 17.2kN
速度 11km/h
直流电压 250V 550V
电机功率×台数 21Kw×2 24kW×2
尺寸 长度(带碰头) 4550mm
宽度 1050、1212 或1350mm
高度(轨面至顶棚) 1600mm
轴距 1100mm
轮径 Φ680mm
受电弓工作高度 1800~2200mm
朂小转弯半径 7m
调速方式 电阻、斩波或变频调速
制动方式 机械、空气或电气制动


材料,工艺及出厂试验:

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图2)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图3)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图4)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图5)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图6)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图7)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图8)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图9)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图10)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图11)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图12)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图13)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图14)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图15)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图16)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图17)


案例及反馈:

CJL14/6GP型电机车-湘潭架线式工矿电机车(图18)

CJL14/6GP型电机车-湘潭架线式工矿电机车(图19)

CJL14/6GP型电机车-湘潭架线式工矿电机车(图20)

CJL14/6GP型电机车-湘潭架线式工矿电机车(图21)
