湘潭架线式电机车

产品详细介绍

湘潭架线式电机车

一、矿用架线式电机车是借受电弓从电路上取得电能的。当电机车运行时,受电弓沿着架空线滑动。矿用架线式电机车的供电方式是,由中央变电所引来的高压电缆,供给牵引变流所三相交流电源,经变压器降压,再经低压电缆送到变流设备,将交流电变为直流。直流电源的正极通过供电电缆与架空线导线相连接,期间的接点成为供电点,其负极通过回电电缆与轨道连接,相应的接点称为回电点。工作时,沿轨道运行的电机车上部,靠受电弓接触架空线获取电能,下部则利用车轮与轨道接触,构成一个回路,使牵引电动机工作,从而使电机车牵引矿车行驶。

二、矿用架线式电机车由机械结构和电气设备两大部分组成。

机械结构:1. 车架;2. 轮对;3. 轴承和轴箱;4. 弹簧托架;5. 制动装置;6. 加沙装置;7. 传动装置;8. 连接缓冲装置。

电气设备:1. 牵引电动机;2. 控制器;3. 受电弓;4. 自动开关;5. 启动电阻器;6. 照明装置。


材料,工艺及出厂试验:

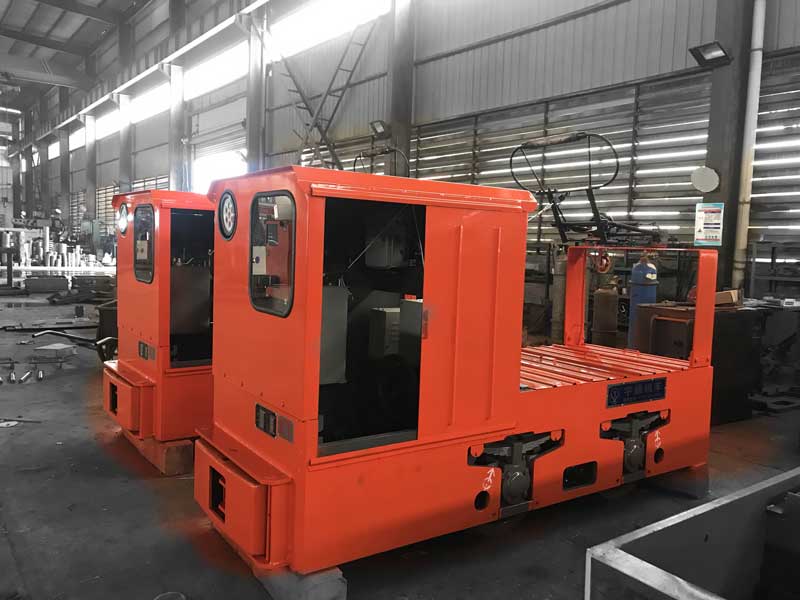

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图2)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图3)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图4)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图5)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图6)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图7)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图8)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图9)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图10)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图11)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图12)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图13)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图14)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图15)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图16)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图17)


案例及反馈:

CJL14/6GP型电机车-湘潭架线式工矿电机车(图18)

CJL14/6GP型电机车-湘潭架线式工矿电机车(图19)

CJL14/6GP型电机车-湘潭架线式工矿电机车(图20)

CJL14/6GP型电机车-湘潭架线式工矿电机车(图21)
