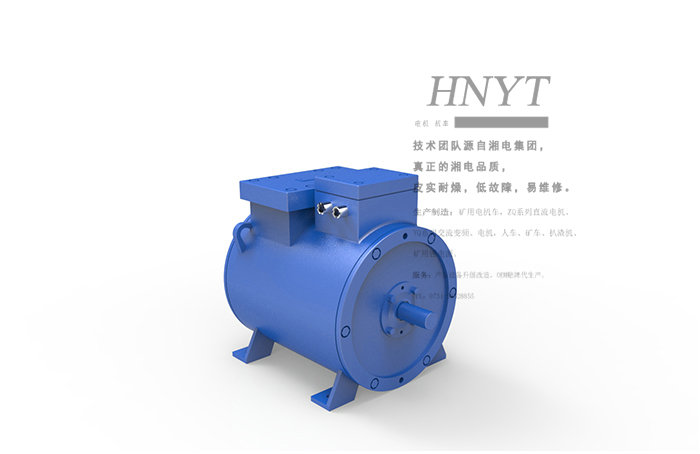

    湘潭ZBQ-22矿用防爆直流牵引电机

    时间: 2019-12-30 14:57:50来源: 湖南宇翔牵引电气设备有限公司

    湘潭ZBQ-22矿用防爆直流牵引电机

    产品详细介绍
    湘潭ZBQ-22矿用防爆直流牵引电机优势(用于12吨湖南矿用电机车)

    40年生产经验技术团队

    国内老牌湘潭电机厂技术团队、自主研发,个性设计,确保电机工艺和质量。

    一、真空浸漆设备及工艺
    采用真空浸漆设备,二次以上浸漆工艺,确保ZBQ-22直流电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.5倍以上;


    真空浸漆设备

    二、国内先进的烘干设备及工艺

    采用先进的烘干设备及烘干工艺,预烘、烘干、保温、准确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;




    三、电机电枢采用特殊工艺,提高电机使用率,更适应恶劣工矿
    很多司机图省事违规操作经常烧电机,我们的电机工艺采用铜本体融化焊接,解决了锡焊不耐温升的问题,大大提高了电机寿命,延长3倍以上。
    电机换向器表面采用精密加工,确保碳刷和换向器的接触良好,提高碳刷和电机使用寿命。(碳刷磨损产生的导电粉尘引起电机整机绝缘下降,换向片打火及损坏)

    五、ZBQ全系列使用高质量或者进口轴承

    ZBQ-22直流电机使用高质量或者进口轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;




    六、ZBQ全系列使用矽(硅)钢片

    ZBQ-22直流电机均采用宝钢/武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;


    七、ZBQ全系列使用F级及H级绝缘材料,高压绝缘无短板

    ZBQ直流电机采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);







    八、ZBQ全系列电机使用

    ZBQ-22直流电机采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。





    主要用途及适用范围

    1.1  主要用途

    ZBQ-22 矿用隔爆型直流牵引电动机供 CTY12/192-KBT 型蓄电池式矿用电机车作主电动机。

    适用范围 电机置于电机车内部,在下列环境下应能正常运行:

    a) 海拔不超过2000m;

    b) 在遮荫处空气更高温度不超过40℃,更低空气温度不低于-25℃;

    c) 朂湿月月平均更大相对湿度不高于 90%(同月的月平均更低温度不高于 25℃);

    d) 空气中含有煤尘和瓦斯与空气的爆炸性气体混合物。


    结构概述
    1. 电机采用全封闭自冷式结构。电机结构见附图 2。
    2. 电机一端伸轴,轴伸为圆柱形,通过联轴器经两级齿轮传动驱动机车车轴。电机下部用四底脚固
    定,为全悬挂装置。
    3. 电机机座由无缝钢管 Q235-B 焊接后车制而成,兼作导磁体及安装全部零部件的骨架之用。机座上
    方设有一个视察窗及一个出线盒。通过视察窗可检查换向器和电刷的工作情况及更换电刷。出线盒内有四
    个接线柱,外接电缆通过出线盒上的接口引入。电机电气间隙不小于 6mm,爬电距离不小于 7mm。
    4. 电机采用四磁极及全刷杆结构;刷架为圆圈形的塑料压制件,可在一定范围内进行调整。每个刷
    盒内装有两块带尾电刷,刷握采用恒压弹簧。
    5. 换向器为传统的拱形结构,由梯形铜牌加工成鸽尾状的换向片组成,片间用 0.8mm 的5535 云母板
    绝缘,鸽尾用锥形云母环绝缘,再用换向器套筒和压圈藉紧固螺母压紧。
    6. 转轴用 Φ55 的45 号优质碳素圆钢车制而成。
    7. 电机轴承用 3 号工业锂基润滑脂润滑,且传动端用 NU207 圆柱滚子轴承,换向器端用 207 深沟球
    轴承。



      湘潭ZBQ-22矿用防爆直流牵引电机参数


    功率 22Kw
    电压 180V
    电流 141A
    转速 1190r/min
    更大电流 288A
    更大转速 2400r/min
    结构形式 卧式
    工作制定额 S2-60MIN
    励磁方式 串励
    绝缘等级 F
    冷却形式 IC40
    重量 410KG

    我们是矿用机车行业的动力供应商,并且与湘电重装,中国中车及山河智能等大型企业合作提供动力。
